产品型号

P1.56

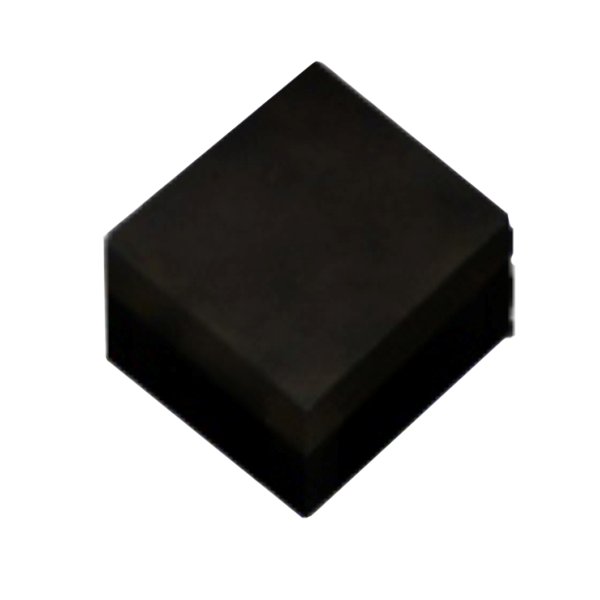

LED灯种类

表贴灯（SMD1010）

（1）LED管芯参数

序号

发光颜色

发光强度

主波长

备注

1

红色（测试条件：5mA，2.0V）

22mcd

620nm

管芯的波长、亮度，均为典型值

2

绿色（测试条件：2mA，3.0V）

38mcd

520nm

3

蓝色（测试条件：2mA，3.0V）

5mcd

470nm

（2）像素点参数

为使配色达到最佳的白平衡效果，要求各种颜色亮度的配色比例为 R：G：B/3：6：1。

1

LED灯种类

SMD1010

2

点间距

1.56mm

3

像素点组成

1R1G1B

（3）模组技术参数

1

模组分辨率(宽×高)

128像素×96像素

2

模组尺寸(宽×高)

200mm×150mm×8mm

3

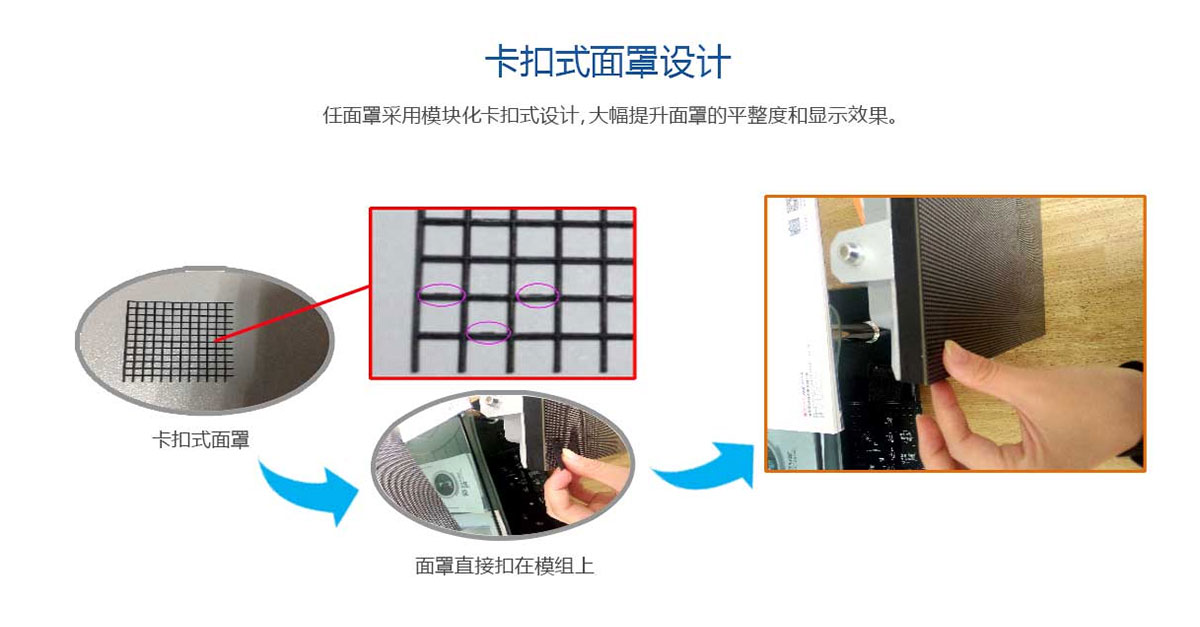

面罩

卡扣式黑面罩（可选配）

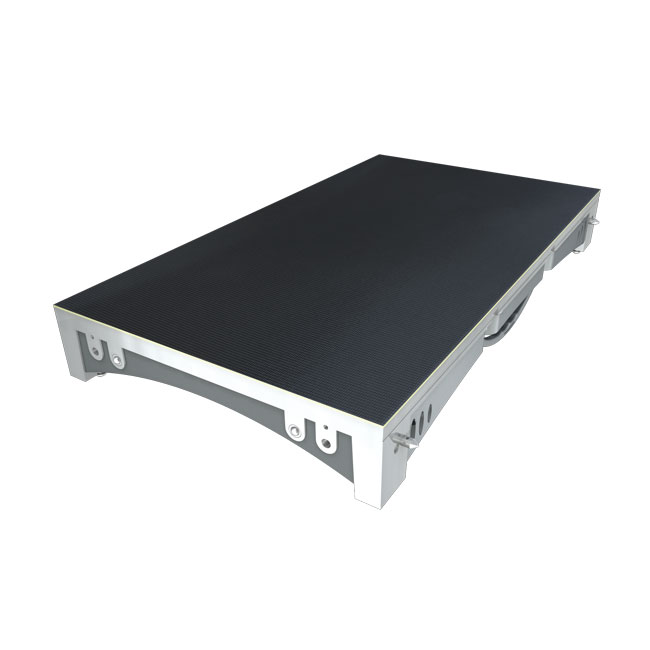

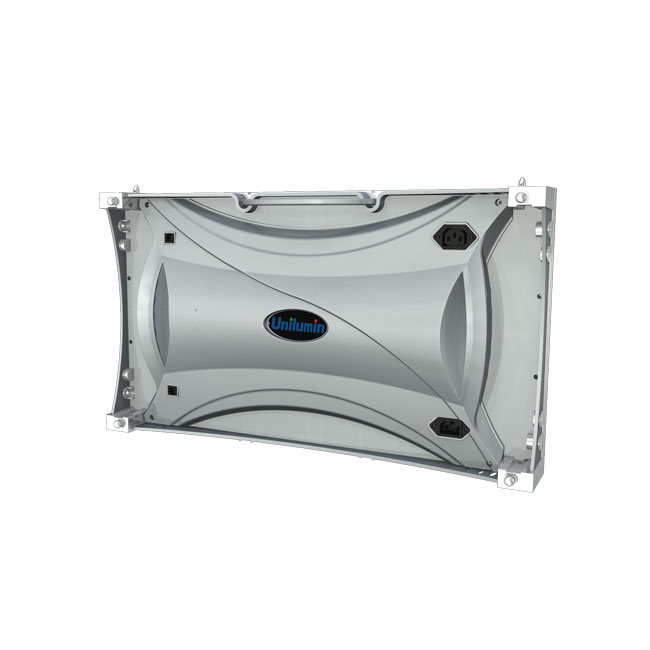

（4）箱体技术参数

1

箱体分辨率(宽×高)

256像素×192像素

2

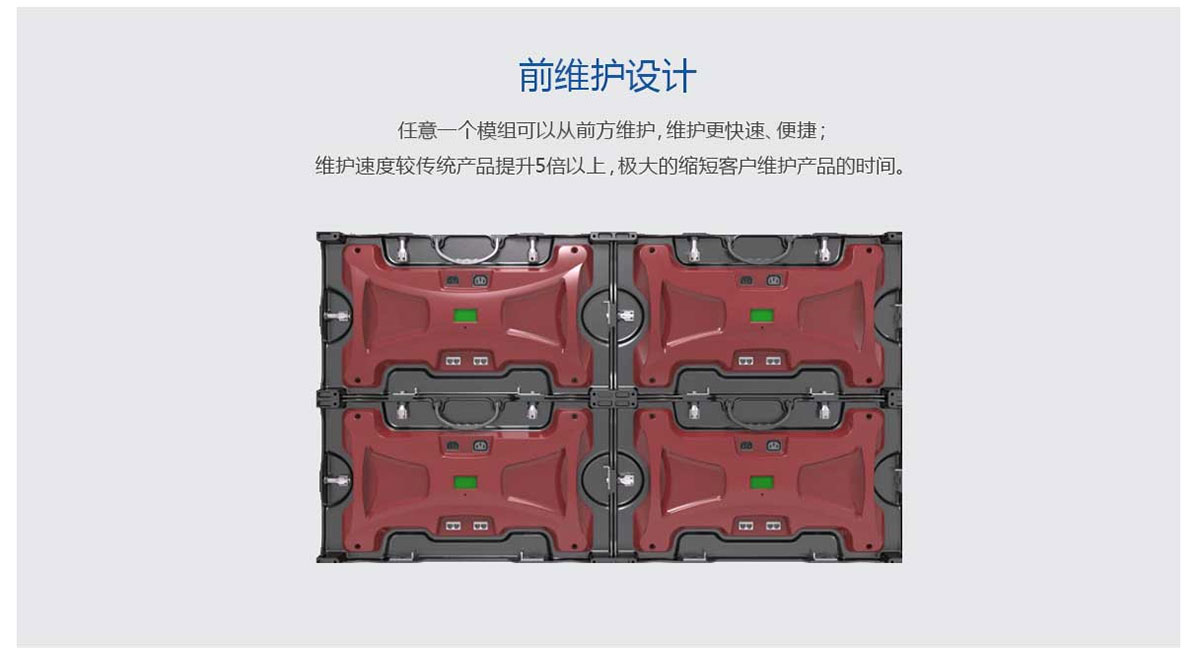

模组分布(宽×高)

2×2

3

模组间平整度

≤0.1mm

4

箱体尺寸（宽×高×厚）

400mm×300mm×65mm

5

箱体重量

4.2Kg/箱体；35kg/m²

6

安装方式

背架安装/吊装/内弧安装

（5）屏体技术参数

1

点密度

409600点/ m²

2

亮度（色温6500K）

200cd~1200cd/m²可调

3

水平视角/垂直视角

160°/160°

4

平整度

≤0.1mm

5

亮度均匀性

≥97%

6

色度均匀性

±0.003  Cx,Cy之内

7

最高对比度

4000:1

8

防护等级

IP41

（6）系统控制参数

1

信号颜色处理位数

红、绿、蓝各≥14bit

2

驱动方式

恒流

3

扫描方式

1/32扫描

4

刷新率

≥3500Hz

5

换帧频率

60 Hz

6

屏体色温

2000K～9500K可调

7

亮度调节

手动/自动/程控

8

校正

配备亮度与色度逐点校正

9

控制方式

同步控制

10

控制距离

超五类双绞网线,超过100米使用光纤传输

11

软件接口

Windows XP /7/8/10

（7）屏体运行参数

1

工作电压

AC：110V~240V、50~60Hz

2

峰值功率

≤800W/ m²

3

平均功率

100W/m2～300W/ m²

4

连续工作时间

≥7×24hrs，支持连续不间断显示

5

平均无故障工作时间

≥10000小时

6

LED寿命

10万小时

7

离散失控点

≤0.0001，出厂时为0

8

连续失控点

0

9

盲点率

≤0.0001，出厂时为0

10

屏幕温升（使用运行状态）

≤20度

11

运行环境温度

-10℃～60℃

12

运行环境湿度

10％～90％RH，无凝结
