如何提升LED电子显示屏的电源效率
发表日期:2018/7/27 14:09:11    文章编辑:彩光科技    浏览次数:414

大家都知道LED电子显示屏是要使用电力来驱动的,可以说产品能达到什么效果,一方面是产品的质量,另一方面不是电源的效率是否持续,稳定了。那么如果提高LED电源的驱动效率呢?下面帮大家介绍8个小技巧。

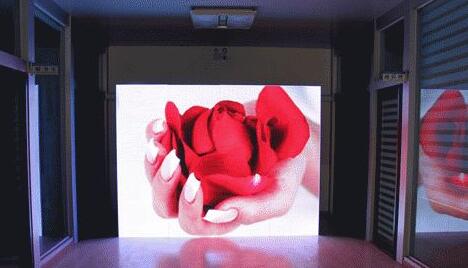

如何提升LED电子显示屏的电源效率

1.主电流回路PCB尽量短:LAYPCB的经验,及布局,这个没什么,快速的方法就是多看大厂的作品。

2.优化变压器参数设计:减少振铃带来的涡流损耗。这个比较难,先要把电磁基础知识掌握,设计合理的变压器,最要紧的是耐心,哪怕是想到能提高0.5%的效率,也要去尝试。

3.合理选用开关器件:这个就是成本和性能的平衡了,什么样的客户要求,用什么样的器件,但得合理。如果要效率,毫无疑问COOL MOS ,低VF输出二极管。

4.输入EMI部分优化设计如果过安规,这部分考究得比较多,主要就是经验了。

5.选择高效率的拓补结构这个是方案选型的开始,例如PWM和QR PFM,当前提客户提出效率要求,就要评估选什么样的拓补。

6.选择好的电解电容很多人忽略了这个,电解的损耗很大。

7.启动部分功耗设计有效率的前提下,就要考虑,目前很多芯片都有HV启动脚,启动电流也越做越低,这点就是要对新型器件多了解,当然了,还有外加电路无损启动等,我认为不适合LED驱动。

8.芯片辅助供电优化这点ST的L6562D应用文档中有指出,15V为最佳,但LED一般又为宽电压输出,所以我的选择是加一级线性稳压,使芯片工作在15V来降低损耗。
